步進伺服電機的工作原理

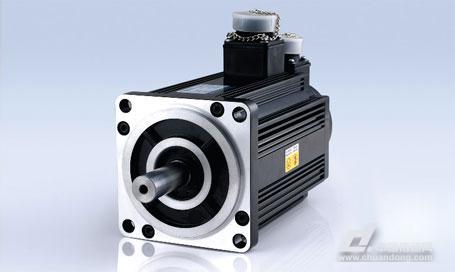

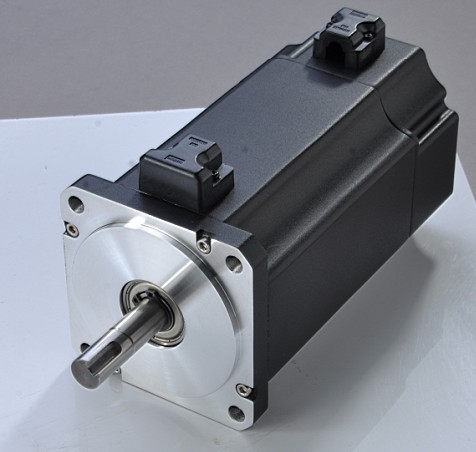

步進伺服電機是如何工作的？步進伺服電機是一種機電設備，可根據提供的電流和電壓產生扭矩和速度。步進伺服電機作為閉環系統的一部分工作，根據伺服控制器的命令提供扭矩和速度，利用反饋裝置來閉環。反饋裝置向伺服控制器提供電流、速度或位置等信息，伺服控制器根據指令參數調整電機動作。

步進伺服電機有多種類型、形狀和尺寸。伺服一詞最早由 Joseph Facort 于 1859 年使用，他實施了一種反饋機制來幫助用蒸汽操縱船舶以控制方向舵。步進伺服電機是伺服機構的一部分，由三個關鍵元件組成——電機、反饋裝置和控制電子設備。電機可以是交流或直流、有刷或無刷、旋轉或線性以及任何尺寸。反饋裝置可以是電位計、霍爾效應裝置、轉速計、旋轉變壓器、編碼器、線性傳感器或任何其他合適的傳感器。完成伺服系統的是控制電子設備，它為電機供電并比較反饋數據和命令參考，以驗證步進伺服電機是否按命令運行。步進伺服電機應用的種類很多，從用于業余愛好應用（例如模型飛機）的簡單直流電機到由用于多軸加工中心的復雜運動控制器驅動的復雜無刷電機。常見伺服機構的一個例子是車輛巡航控制，它由發動機（電機）、速度傳感器（反饋）和用于將車速與設定速度進行比較的電子設備組成。如果車輛減速，傳感器會將這些數據提供給電子設備，電子設備反過來會增加發動機的燃氣量，以將速度提高到所需的設定點——這是一個簡單的閉環系統。速度傳感器（反饋）和用于比較車速與設定速度的電子設備。如果車輛減速，傳感器會將這些數據提供給電子設備，電子設備反過來會增加發動機的燃氣量，以將速度提高到所需的設定點——這是一個簡單的閉環系統。速度傳感器（反饋）和用于比較車速與設定速度的電子設備。如果車輛減速，傳感器會將這些數據提供給電子設備，電子設備反過來會增加發動機的氣體量，以將速度提高到所需的設定點——這是一個簡單的閉環系統。

一個簡單的步進伺服電機由一個帶有集成轉速計的永磁直流電機組成，該轉速計提供與速度成正比的輸出電壓。驅動電子設備根據轉速計反饋的電壓向電機提供必要的電壓和電流。在此示例中，在驅動器中設置了命令速度（表示為命令參考電壓），然后驅動器中的電路會比較轉速計反饋電壓并確定是否已達到所需速度 - 稱為閉合速度回路。速度回路監控指令速度和轉速計反饋，而驅動器調整電機的功率以保持所需的指令速度。在更復雜的步進伺服電機系統中，會調整多個嵌入式回路以獲得更佳性能，以提供的運動控制。該系統由利用精密反饋元件的電流、速度和位置環組成。每個回路向后續回路發出信號并監控適當的反饋元件以進行實時校正以匹配命令參數。基本回路是電流或扭矩回路。電流與旋轉電機中的扭矩（或線性電機中的力）成正比，后者提供加速度或推力。電流傳感器是提供與流過電機的電流相關的反饋的裝置。傳感器將信號發送回控制電子設備 - 通常是與電機電流成比例的模擬或數字信號。從命令信號中減去該信號。當步進伺服電機處于指令電流時，循環將被滿足，直到電流下降到指令電流以下。然后循環將增加電流直到達到命令電流，循環以亞秒更新速率繼續。
